我國頒布的滾花標準為GB6403.3，新舊版本分別為1986版和2008版，現以GB6043.3-08版為準。比較于德標DIN82而言，我國標準GB6403.3略顯簡要，業內多以德標作為標注參考，但不論怎樣，宣傳國標、使用國標是需要倡導的。
1、適應范圍：本標準適用于一般用途的圓柱表面滾花。
2、滾花的型式如圖所示：

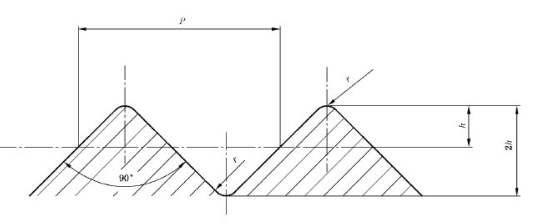

3、滾花花紋的形狀是假定工件的直徑為無窮大時花紋的垂直截面，如下圖所示：
4、滾花的尺寸規格按下表(單位mm)：
| 模數m | h | r | 節距P |
| 0.2 | 0.132 | 0.06 | 0.626 |
| 0.3 | 0.198 | 0.09 | 0.942 |
| 0.4 | 0.264 | 0.12 | 1.257 |
| 0.5 | 0.326 | 0.16 | 1.571 |
